品牌:ELITECHIP
工作电压:2.4-5.0V
型号:111A-AFE4
封装:SOP-8
起订:3000PCS
供应:1000000PCS
发货:3天内

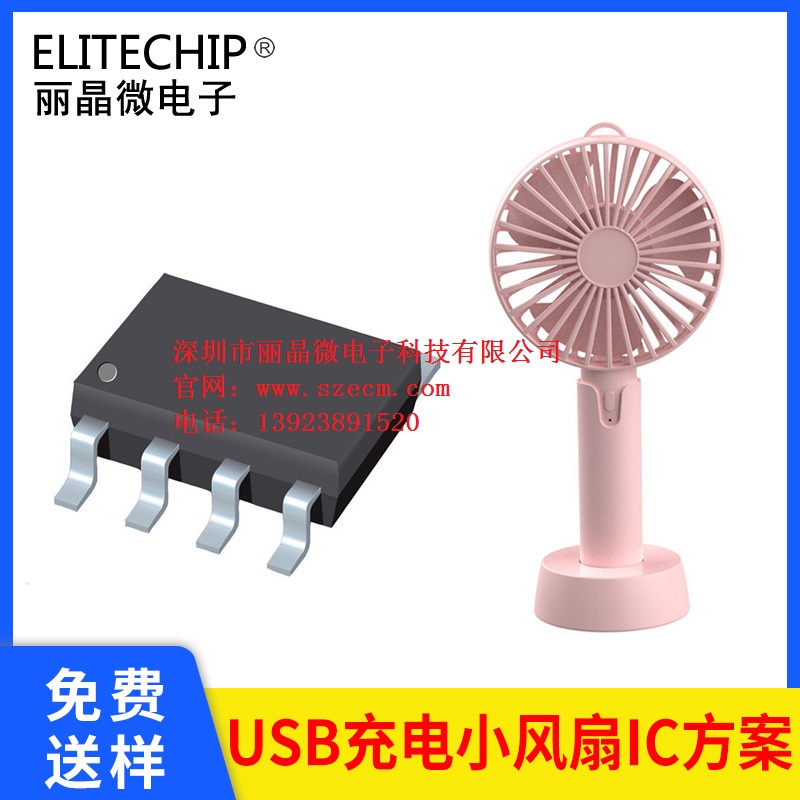

111A-AFE4三档小风扇芯片
一、 功能说明
一个按键Key控制一路马达输出，上电不工作，短按依次为：低速、中速、高速、关，依次循环
二、 电气参数（VDD=3.0V,GND=0,TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
Fcpu=2MHz@XTAL-4M |
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
20 |
mA |
Vol=0.6V |
|
驱动电流 |
IOH |
|
|
14 |
mA |
Voh=VDD-0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三、 封装脚位图（SOP-8）
四、 PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
NC |
悬空 |
|
3 |
NC |
悬空 |
|
4 |
KEY |
触发脚，低有效 |
|
5 |
P12 |
升压输出 |
|
6 |
P11 |
马达输出 |
|
7 |
P10 |
检测脚 |
|
8 |
GND |
IC负极 |
五、 参考电路图
DC5V应用图：
3.7V锂电池应用图：
六、 封装尺寸图（SOP-8）
七、 版本说明
|
版本 |
日期 |
描述 |
|
3FB2-AA27 |
2021/4/2 |
V01初版 |
|
0A81-AA27 |
2021/4/22 |
V02 |
|
111A-AFE4 |
2022/7/13 |
改母体 |
