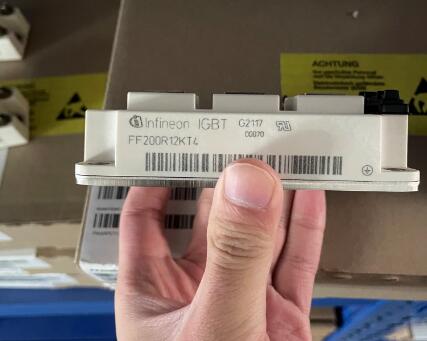

品牌:英飞凌
电流:200A
电压:1200v
起订:10只
供应:60只
发货:3天内
开瑞电气有限公司代理销售英飞凌IGBT十年之久。
1. IGBT模块的选定
在使用IGBT模块的场合，选择何种电压，电流规格的IGBT模块，需要做周密的考虑。
a. 电流规格
IGBT模块的集电极电流增大时，VCE(-)上升，所产生的额定损耗亦变大。同时，开关损耗增大，原件发热加剧。因此，根据额定损耗，开关损耗所产生的热量，控制器件结温（Tj）在 150oC以下（通常为安全起见，以125oC以下为宜），请使用这时的集电流以下为宜。特别是用作高频开关时，由于开关损耗增大，发热也加剧，需十分注意。
一般来说，要将集电极电流的值控制在直流额定电流以下使用，从经济角度这是值得推荐的。
2. 防止静电
IGBT的VGE的耐压值为±20V，在IGBT模块上加出了超出耐压值的电压的场合，由于会导致损坏的危险，因而在栅极-发射极之间不能超出耐压值的电压，这点请注意。
在使用装置的场合，如果栅极回路不合适或者栅极回路完全不能工作时（珊极处于开路状态），若在主回路上加上电压，则IGBT就会损坏，为防止这类损坏情况发生，应在栅极一发射极之间接一只10kΩ左左的电阻为宜。
此外，由于IGBT模块为MOS结构，对于静电就要十分注意。因此，请注意下面几点：
1)在使用模块时，手持分装件时，请勿触摸驱动端子部份。
2)在用导电材料连接驱动端子的模块时，在配线未布好之前，请先不要接上模块。
3)尽量在底板良好接地的情况下操作。
4)当要触摸模块端子时，要先将人体或衣服上的静电放电后，再触摸。
5)在焊接作业时，焊机与焊槽之间的漏泄容易引起静电压的产生，为了防止静电的产生，请先将焊机处良好的接地状态下。
6)装部件的容器，请选用不带静电的容器。
3.并联问题
用于大容量逆变器等控制大电流场合使用IGBT模块时，可以使用多个器件并联。
并联时，要使每个器件流过均等的电流是非常重要的，如果一旦电流平衡达到破坏，那么电过于集中的那个器件将可能被损坏。
为使并联时电流能平衡，适当改变器件的特性及接线方法。例如。挑选器件的VCE(sat)相同的并联是很重要的。
4.其他注意事项
1)保存半导体原件的场所的温度，温度，应保持在常温常湿状态，不应偏离太大。常温的规定为5－35℃，常湿的规定为45—75％左右。
2)开、关时的浪涌电压等的测定，请在端子处测定。
我司现有库存及常用型号如下：
英飞凌IGBT
FF450R17ME4
2A200HB12C2F
F3L100R07W2E3_B11
F3L300R07PE4
FF600R17ME4
FS150R12KT4
FP150R12KT4
FS200R12KT4R
FF450R12ME4
F3L400R12PT4_B26
DZ800S17K3
FP100R12KT4
FP75R12N2T7可替代FP75R12KT4
FF1400R12IP4
FF1000R17IE4
FF1800R17IP5
各位有需求的老板请联系我 胡工：17673172930
