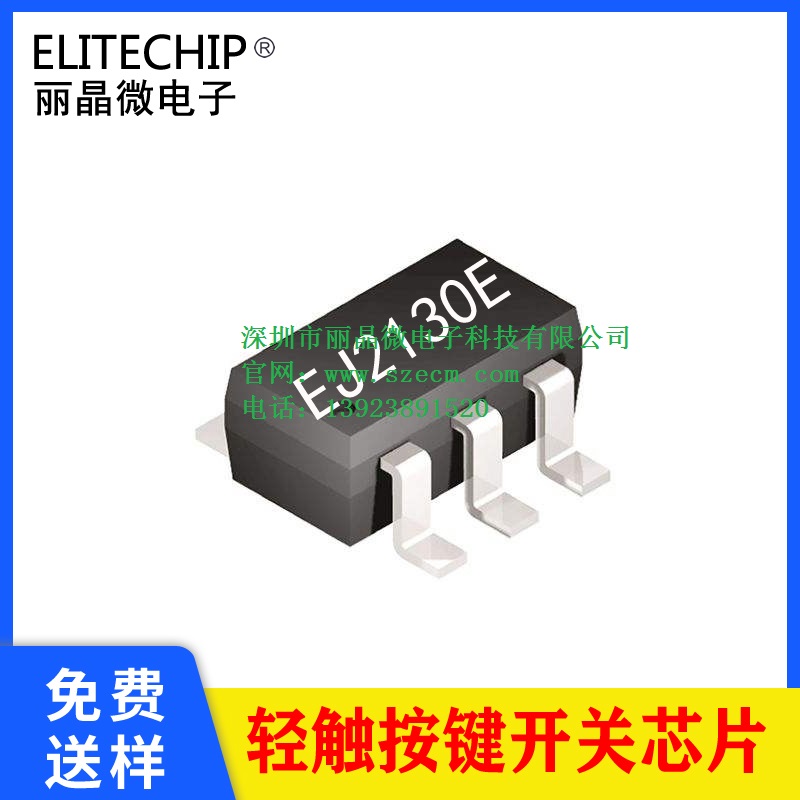

EJ2130E-DDC9E4 电子开关芯片
一． 功能说明
轻触开关控制，上电初始状态OUT1输出低电平,OUT2输出高电平；触发按键后，OUT1 输出高电平,OUT2输出低电平，再次触发，输出电平翻转。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
3 |
|
uA |
VDD=3.0V输出悬空 |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=3.0V |
|
驱动电流低电平输出 |
IOL |
|
13 |
|
mA |
VOL=1.0V |
|
驱动电流高电平输出 |
IOH |
|
10 |
|
mA |
VOH=2.0V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
Key |
触发开关 |
|
2 |
GND |
电源负 |
|
3 |
OUT1 |
输出1，高电平有效 |
|
4 |
OUT2 |
输出2，低电平有效 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |
四． 电路图参考
推LED应用图
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EJ2130E-DDC9E4 |
2022/8/31 |
V01初版 |
|
|
|
|
