品牌:丽晶微电子
工作电压:2.2V~5.0V
型号:ECJ22091-705ED6

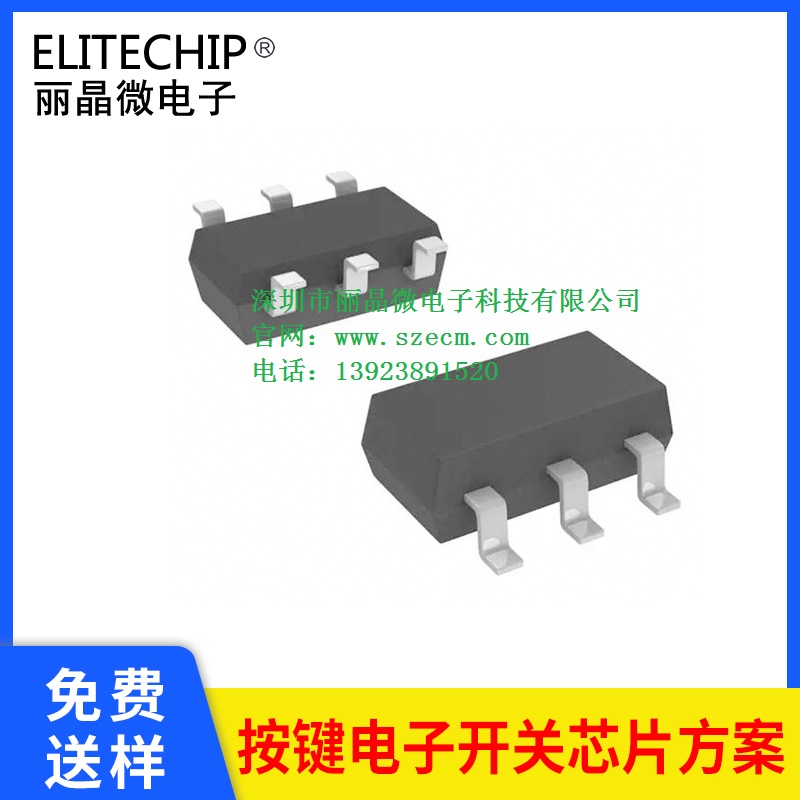

封装:SOT23-6
起订:3000PCS
供应:100000PCS
发货:3天内
ECJ22091-705ED6长按1.5秒开关机
一． 功能说明
工作电压：DC 2.4-5.0V。一路按键输入控制，两路高电平同步输出（可二选一）。
上电负载不工作，OUT1 OUT2为低电平。长按按键1.5秒开机，OUT1 OUT2输出高电平，再长按按键 1.5 秒关机，OUT1、OUT2输出是低电平。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
FINST=1MHz @ I_HRC/4 |
|
工作电流 |
IOP |
|
0.5 |
|
mA |
|
|
静态电流 |
ISTB |
|
|
2 |
uA |
FLOSC=32KHz @ I_LRC/4 |
|
驱动电流低电平输出 |
IOL |
|
13 |
|
mA |
VOL=1.0V |
|
驱动电流高电平输出 |
IOH |
|
-11 |
|
mA |
VOH=2.0V |
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-25 |
25 |
125 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT1 |
信号输出，高电平有效 |
|
2 |
GND |
电源负 |
|
3 |
KEY |
触发开关 |
|
4 |
OUT2 |
信号输出，高电平有效 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |
四． 电路图参考
主控推LED应用图
*C2电容可根据电源实际需要调整或省略
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
ECJ22091-90DE54 |
2022/6/25 |
V01初版 |
|
ECJ22091-705ED6 |
2022/7/15 |
触发时间3S改成1.5S |
