品牌:西安力创（LETRY）
试验台主机尺寸（mm）:LXWXH=2060x1000X1890
起订:1套
供应:10套
发货:30天内

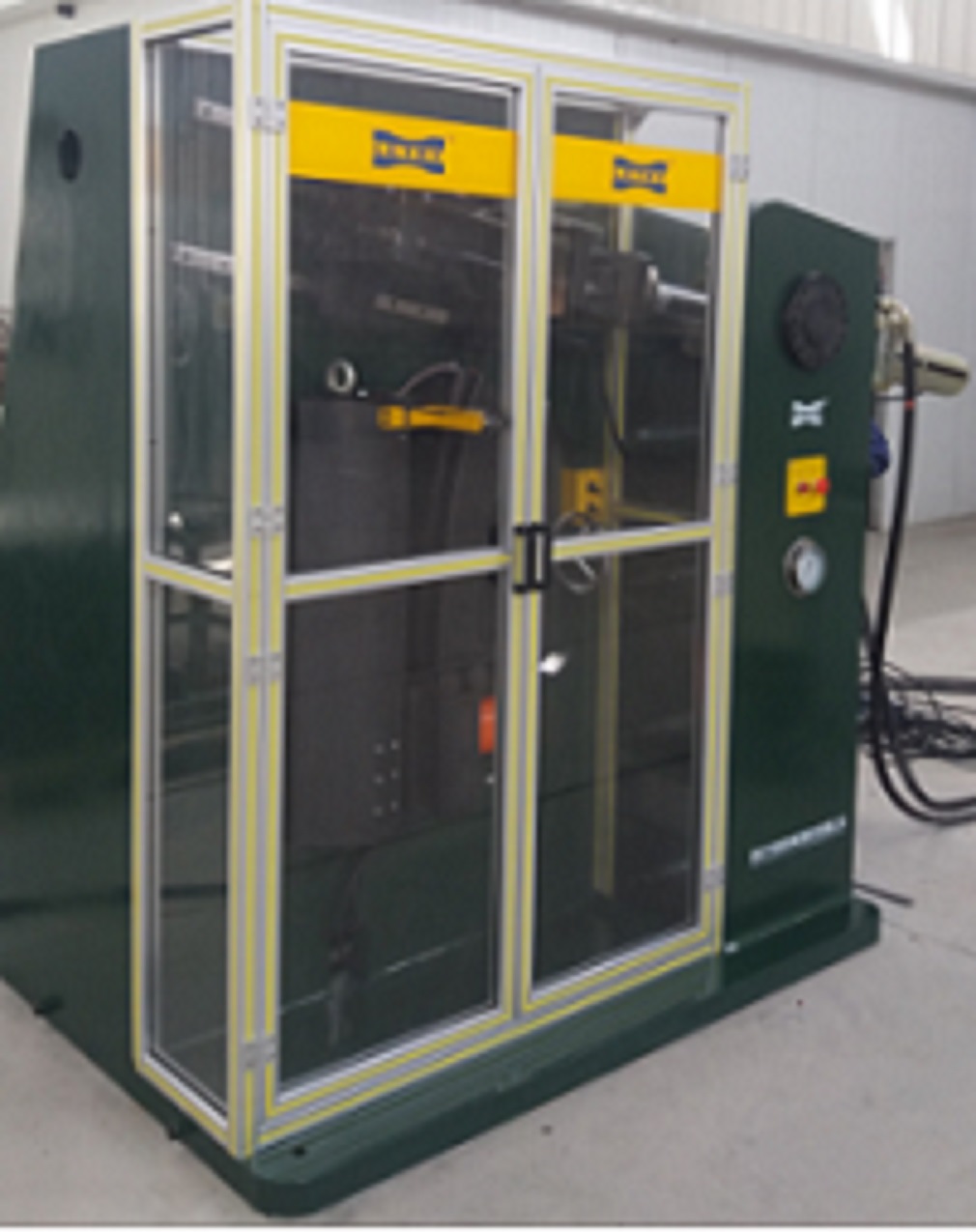

电液伺服钢管弯曲疲劳试验台，主要用于连续管弯曲疲劳试验，测量空心管材承受内压、弯曲工况下的疲劳周次，同时测量空心管材与管材各相应参数（如外径、涨径等）之间的关系，并获取空心管材失效循环周次与内压关系、空心管材失效循环次数周次与外径、涨径等。
技术指标：
|
序号 |
项 目 |
指 标 |
备 注 |
|
1 |
适用空心管材尺寸范围 |
外径范围：（25.4～88.9）mm 壁厚范围：（2.1～7.6）mm |
|
|
2 |
适用空心管材力学性能： |
屈服强度≥785 MPa； 抗拉强度≥793 MPa； |
|
|
3 |
试验台架所用弯曲模板弯曲半径 |
2种。分别为1219.2mm（48 in） 和1828.8mm（72 in）；
|
|
|
4 |
z大试验负荷（kN） |
动态±150；静态±150 |
轴向缸筒 |
|
5 |
频率范围（Hz） |
0.01～2.0， 连续可调。 |
|
|
6 |
分辨率（Hz） |
0.001 |
|
|
7 |
试验波形 |
正弦波、方波、三角波、斜波、组合波 |
|
|
8 |
静态负荷精度 |
优于±1% |
|
|
9 |
动态平均负荷波动度 |
≤±1% F.S |
|
|
10 |
动态负荷振幅波动度 |
≤±2% F.S |
轴向缸筒 |
|
11 |
位移传感器行程（mm） |
±175 |
轴向缸筒 |
|
12 |
位移准确度 |
±1% |
轴向缸筒 |
|
13 |
增压器增压比 |
1：3.5 |
|
|
14 |
连续油管试验内压范围：（MPa） |
0-70MPa， 连续可调 |
增压器 |
|
15 |
内压力测量精度 |
≤±1% F.S |
增压器 |
|
16 |
直径测量精度 |
≤0.1mm |
位移传感器 |
|
17 |
试验台主机尺寸（mm） |
LXWXH=2060x1000X1890 |
|
|
18 |
伺服液压源 |
流量:63L/min 压力:21MPa； 过滤精度:5um |
|
|
19 |
控制器动态采集速率 |
所有通道5kHz速率进行同步反馈采集； |
|
|
20 |
伺服液压源尺寸（mm） |
LXWXH=1640x1000X1150 |
|
|
21 |
配备动力电源 |
交流380V、50Hz、30kW； 交流220V、50Hz、2kW； |
|
