一、产品简介及用途：

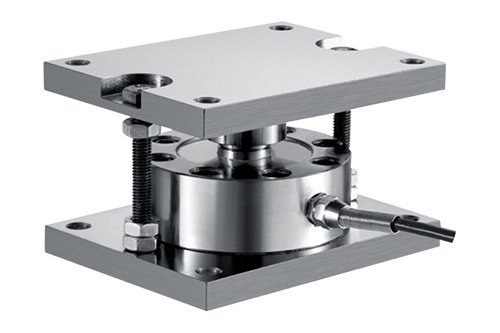

LCZ-205B轮辐模块传感器精度高，安装简便，性能稳定，具有自动调心及防倾覆功能。适用于平台秤、料斗秤、罐秤、汽车衡等工业自动化测量控制系统。
二、产品结构与外形尺寸：
| 量程 | L | W | H | L1 | W1 | H1 | φ |
| 200~700KG | 130 | 100 | 80 | 110 | 80 | 15 | 2x4-φ9 |
| 1~5T | 160 | 115 | 100 | 135 | 90 | 20 | 2x4-φ11 |
| 10~20T | 200 | 160 | 145 | 160 | 125 | 25 | 2x4-φ13 |
| 30~50T | 240 | 180 | 175 | 200 | 135 | 30 | 2x4-φ17 |
| 60~100T | 300 | 240 | 200 | 260 | 200 | 35 | 2x4-φ17 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 200kg~100t | 输出电阻 | 350±5Ω或1.4K±5Ω |
| 输出灵敏度 | 2.0±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.05%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.05%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.03%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.03%F.S. |
防护等级 |
IP65、IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 750±30Ω或1.45K±30Ω |
|
|
