一、产品简介及用途：

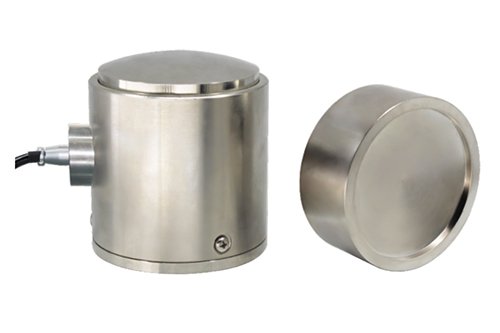

LCZ-202L柱式传感器结构紧凑，综合精度高，长期稳定性好，动态响应频率高，优质合金钢表面镀镍。广泛应用于大力值试验机、标准测力仪、压力测试仪器以及自动化设备领域和测试领域。
二、产品结构与外形尺寸：
| 量程 | ΦA | ΦB | ΦC | D | E | R | G |
| 30~50T | Φ78 | Φ78 | Φ100 | M6 | 55 | 100 | 125 |
| 60~100T | Φ98 | Φ98 | Φ110 | M6 | 75 | 120 | 140 |
| 200T | Φ128 | Φ128 | Φ140 | M6 | 100 | 200 | 180 |
| 300T | Φ154 | Φ154 | Φ170 | M8 | 120 | 300 | 215 |
| 500T | Φ196 | Φ196 | Φ220 | M10 | 150 | 400 | 275 |
| 700~1000T | Φ246 | Φ246 | Φ282 | M16 | 190 | 500 | 352 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~1000T | 材质 | 合金钢 |
| 输出灵敏度 | 2.0/3.0±10%mV/V | 阻抗 | 700Ω |
| 零点输出 | ±2%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.3%F.S. | 使用电压 | 5~15V |
| 滞后 | 0.1%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.1%F.S. | 安全过载 | 150%F·S |
| 蠕变（30分钟） | 0.05%F.S. | 极限过载 | 200% |
| 温度灵敏度漂移 | 0.05%F.S./10℃ | 电缆线规格 |
Φ5x3m |
| 零点温度漂移 | 0.05%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
|
|
