一、产品简介及用途：

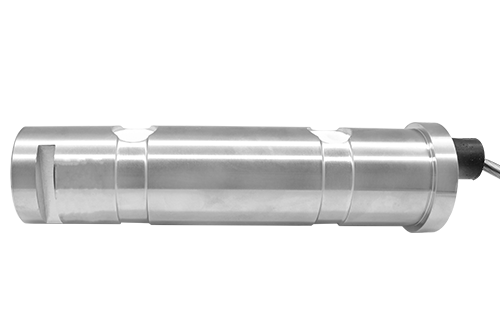

LCZ-112A传感器采用轴销外形双剪切梁结构，具有抗偏载、抗扭曲、精度高等特点，是测量轴承、滑轮等构件的径向 载荷或钢丝绳张力的专用传感器，它可以代替滑轮轴销安装在结构中作径向力测量。既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力系统的机械部件大大简化。可适用于起重、水利、船舶等行业的过程控制及系统测量。
二、产品结构与外形尺寸：
| 量 程 | ΦA | L | C | D | E | F | G |
| 1t~5t | Φ40 | 120 | 15 | 15 | 25 | 6 | 6 |
| 8~10t | Φ55 | 160 | 20 | 22 | 40 | 8 | 8 |
| 15~20t | Φ65 | 200 | 25 | 27 | 50 | 10 | 8 |
| 30~40t | Φ85 | 250 | 30 | 32 | 80 | 12 | 10 |
传感器接线示意图： 传感器受力图：
三、产品规格选型
技术指标
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1t~40t | 输出电阻 | 700±5Ω |
| 输出灵敏度 | 1.0~1.5±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.1~±0.3%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.1%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.1%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.05%F.S. |
防护等级 |
IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ |
材质 |
合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 750±30Ω |
