品牌:南京康尼
工件最大外径:500mm
分齿数:任意
模数:1-16
起订:1台
发货:3天内

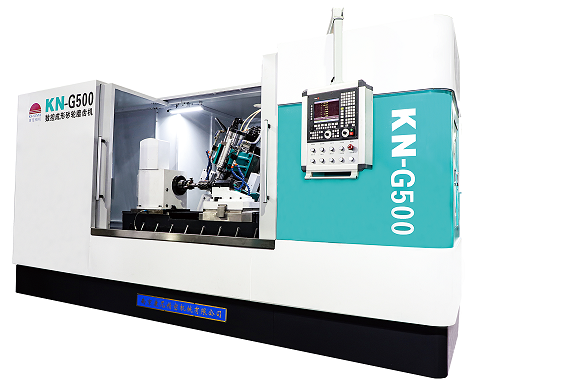

KN-G500数控成形砂轮磨齿机的磨削原理为：首先通过数控砂轮修整器按所需磨削齿轮的齿形要求成形砂轮，再利用成形砂轮磨削齿轮。与传统磨削方式相比较具有：磨削效率高；齿形精度高；、机床结构简单；调试、使用及维护方便等优点，适合于高精度齿轮的批量磨生产。
KN-G500数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。
该机床砂轮修整采用金刚石滚轮修整，修整器的安装位置与磨头砂轮位置相对固定，数控三轴联动方式实现法向修形。具有以下优点：
可降低对金刚石滚轮的形状，延长经那还是滚轮的使用寿命，大大降低使用成本。
使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线机器组合曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高。
修整器的安装位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修整砂轮，减少了砂轮修整的空行时间，提高了生产效率
整机设计采用全防护大流量冷却系统（可采用油磨）并配备油雾回收装置，可使用深切切削进给方式磨削，以减少分度次数，提高加工效率。
技术参数：
工件z大外径：500mm
工件z小根径：100mm
分齿数;任意
模数：1-16
z大齿宽：1200mm
z大螺旋角：±45°
头、尾架顶尖距：1500mm
工件纵向移动轴z大行程：1300mm
砂轮沿工件径向进刀轴行程：360mm
动力尾架z大行程：1200mm
工件纵向移动轴z大移动速度：12m/min
砂轮直径：φ80-300mm
砂轮厚度：≤60mm
砂轮中心孔：φ32/50/75mm
砂轮工作转速范围：2500-7000RPM
砂轮修整器沿砂轮径向z大移动量：120mm
砂轮修整器沿砂轮轴向z大移动量：100mm
主轴锥孔：莫氏6号
磨具z大功率：20KW
机床外形尺寸：5400x3000x2850mm
