品牌:南京康尼
工件最大外径:800
分齿数:任意
工件最小根径:80
起订:1台
发货:3天内
发送询价

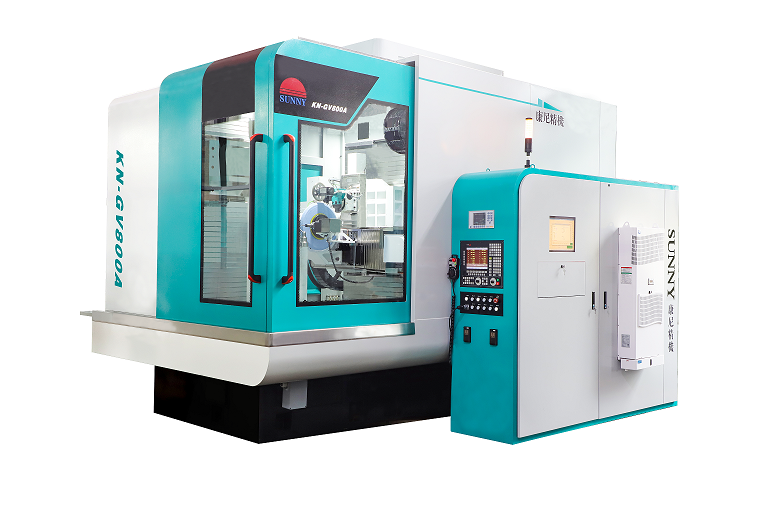

KN-GV800A数控成形砂轮磨齿机的被加工零件采用立式安装方式，机床共设有七个交流伺服轴，系统由程序控制自动工作，具有在线测量、自动对齿、磨削余量自动分配及误差补偿等功能。砂轮修整采用随动的三轴联动法向修整方式，缩短了砂轮修整辅助时间，提高了工作效率，同时可修整任意齿形，大幅提升了金刚滚轮的使用寿命，机床可加工4级精度齿轮（GB/T10095.1-2008）.适用于：风电、矿山机械各类减速机行业齿轮的磨削加工。
机床特点：
该机床采用独立的三轴数控砂轮修整，具有以下优点：
可降低对金刚石滚轮的轮廓形状要求，延长金刚石滚轮的使用寿命，大大降低用户的使用成本。
使用同一金刚石滚轮即可修出任意方向的直线、圆弧、渐开线及其组合曲线且齿形不受金刚石滚轮形状磨损影响，修整精度高。
修整器的安装位置与磨头砂轮位置与磨头砂轮位置相对固定，可在任意（非磨削）位置修整砂轮，减少了砂轮修整的空行时间，大幅提高生产效率。
该机床配备在线自动测量系统，具有被加工齿轮在线测量、自对对齿、齿形误差补偿等功能。采用连续扫描式测头，具有检测精度高、速度快等特点。
该机床加装自主开发的专业加工软件，还可加工高精度摆线轮，机床适应性好。
技术参数：
工件z大外径：φ800mm
工件z小根径：φ80mm
分齿数：任意
加工模数范围：2-20mm
z大齿宽：450mm
z大轮磨深度：45mm
z大螺旋角：±45°
z大顶尖距：900mm
砂轮沿工件径向进刀轴行程：640mm
砂轮沿工件轴向进刀轴行程：500mm
砂轮直径范围：φ250-φ400mm
z大砂轮厚度：100mm
砂轮工作转速范围：1600-4000rpm
磨具z大功率：20KW
工作台外径：φ660mm
工作台z大承重：2000kg
