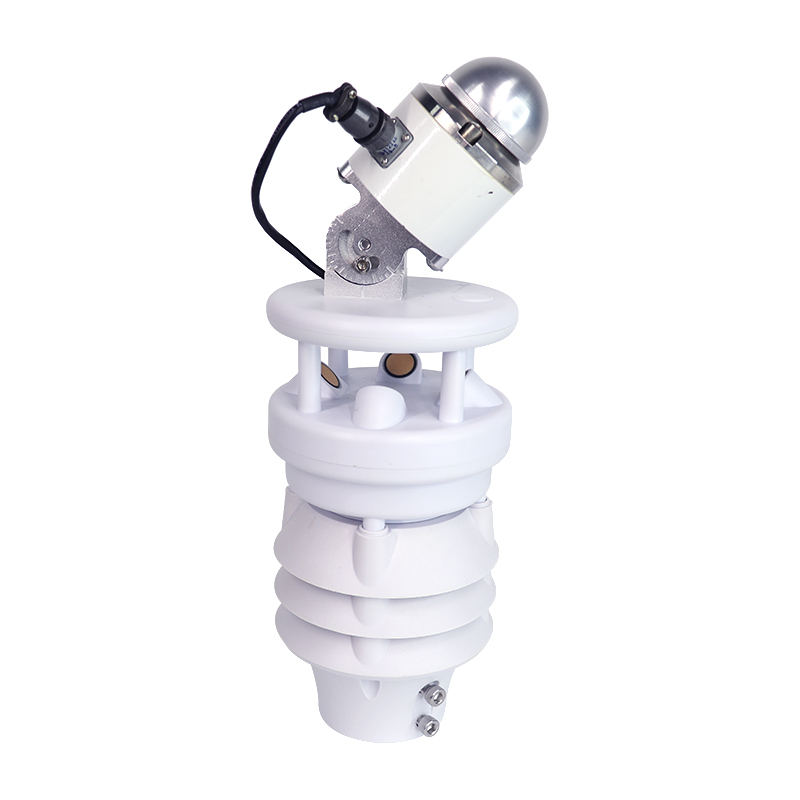

XF500S-CWB 紧凑型气象站产品简介
XF500S-CWB 紧凑型气象站是一款应用于光伏电站、新能源监测领域的仪器。产品创新性地将光伏电站运维管理需要监测的各项气象参数集成到一个结构中，可同时测量：大气温度、相对湿度、组件温度、风速、风向、大气压力、太阳总辐射POA、总辐射日累计辐射量。
通过一个RS485接口与光伏逆变器相连接，可实现替代传统的RYQ-3型光伏环境监测仪。
应用领域
· 气象监测 · 微型环境监测 · 网格化环境监测 · 农业气象监测
· 交通气象监测 · 光伏环境监测 · 风力发电气象监测
产品特点
· 小型化 · 高集成度
· 低功耗 · 模块化，无移动部件
· 方便安装 · 支持扩展参数测量
· 热电堆原理测量太阳辐射 · 防护罩特殊工艺隔热处理
· 免费的测试软件（XF_PcSoftV1.0向您的专属销售人员索取）
产品技术参数
监测参数 测量范围 精度 分辨率 采样频率
环境温度 -40-85℃ ±0.3℃@25℃ 0.01℃ 1HZ
相对湿度 0-100%RH ±3%RH（10-90%RH，无凝露） 0.01%RH 1HZ
组件温度 -20℃～+80℃ ≤ ±0.2℃ 0.1℃ 1HZ
风速 0-60m/s ±（0.3+0.03V）M/S；V≤30M/S
±（0.3+0.05V）M/S;V＞30M/S v为风洞内的标准风速值 0.01m/s 4HZ
风向 0-359.9° ±3°（风速=10m/s时） 0.1° 4HZ
大气压力 500-1100hPa ±0.5hPa（25℃，950-1100hPa） 0.1hPa 1HZ
太阳辐射 0~2000W/m2 ≤ ±3% 1W/m2 1HZ
总辐射累积量 0-65MJ 测量精度：5% 0.001MJ 更新周期：1min
工作温度 -40℃—80℃
输出信号 标准产品为RS485接口，ModbusRTU；
可定制SDI-12(需另购)
z高输出频率 被动模式：1/S 主动模式：1/min
供电 DC-30V
太阳辐射表调节盘 0-60°范围可调（通用标准选40°）
防护等级 IP65
固定方式 套筒式（可选配转接件，需另购；详见配套转接件）
固定支架 标准产品无，可选配1.5米、1.8米支架（需另购）
线缆 3米（可选配10米线缆，需另购）
备注 XF500S-CWB型一体式光伏环境监测仪标配TBQ-2C-D型热电值原理总辐射表（二级表），用户可选配EKO/MS-802(Class A)、MS-60（Class B）、MS-40（Class C）型总辐射表；
Kipp&Zonen/CMP6（Class B）、CMP10（Class A）型总辐射表
名词解释：
Class A/B/C 依据ISO9060:2018 世界气象组织总辐射表标准划定的等级标准；
二级表：依据GBT19565-2017 总辐射表国家标准
XF_PcSoftV1.0：耘农智慧公司针对XF系列紧凑型气象站开发的上位机读取软件。
⭐规格可能更新不预先通知
产品尺寸
配套转接件
法兰盘固定方式：
折弯板固定方式：
MODBUS RTU通讯协议（适用于紧凑型气象站XF500S-CWB）
波特率：9600
数据位：8
停止位：1
校验位：无
1.1 CRC说明：
以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。
以下说明中，假定系统地址0xFF（系统缺省地址为FF）
1.2 返回错误码规定：
系统对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出100ms后收不到返回数据时认为发出指令失败，可重新发送指令。
2.1 标准MODBUS 寄存器说明
特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位为一个单位。
用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，系统的输出结果将无法预测，用户应在上位机软件设计中保证MODBUS 命令符合本手册要求
寄存器地址：用功能码 04 读
地址 操作 内容 备注
0x0001 只读 空气温度，加40放大100倍的16进制数，如0x1B00表示6912/100-40=29.12℃
0x0002 只读 空气湿度，放大100倍的16进制数，如0x1603表示5635/100=56.35%
0x0003 只读 大气压强，放大10倍的16进制数，如0x2784表示10116/10=1011.6hPa
0x0004 只读 风速，放大10倍的16进制数，如0x0025表示37/10=3.7m/s
0x0005 只读 风向，放大10倍的16进制数，如0x0114表示276/10=27.6° 北为0°
0x0006 只读 组件温度，加20放大100倍的16进制数，如0x0A52表示2642/100-20=6.42℃
0x0007 只读 总辐射，16进制数，如0x0016表示22W/㎡
0x0008 只读 总辐射累积量, 放大1000倍的16进制数，如 0x086C表示2.156 MJ/m2
0x0009 只读 直接辐射，16进制数，如0x0017表示23W/㎡
0x000A 只读 直接辐射累积量, 放大1000倍的16进制数，如 0x086D表示2.157 MJ/m2
0x000B 只读 散射辐射，16进制数，如0x0018表示24W/㎡
0x000C 只读 散射辐射累积量, 放大1000倍的16进制数，如 0x086E表示2.158 MJ/m2
0x000D 只读 斜面辐射，16进制数，如0x0019表示25W/㎡
0x000E 只读 斜面辐射累积量, 放大1000倍的16进制数，如 0x086F表示2.159 MJ/m2
0x000F 只读 日照时数，放大10倍的16进制数, 如0x001F表示3.1h
0x0010 只读 雨量，放大10倍的16进制数，如0x0025表示37/10=3.7mm
内部寄存器：用功能码 04 读；
地址 操作 内容 备注
0x0000 读写 系统地址，范围0x01-0xFF（十进制），出厂设置为0xFF
注：地址部分的数据为16进制表示，例：地址20（十进制）读写值为0x14
下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法：
1、读取多个输入寄存器（16个实时数据）命令
发送：FF 04 00 01 00 10 B5 D8
FF 04 00 01 00 10 B5 D8
系统地址 功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：FF 04 20 1B 00 16 03 27 84 00 25 01 14 0A 52 00 16 08 6C 00 17 08 6D 00 18 08 6E 00 19 08 6F 00 1F 00 25 A4 5E
返回数据含义：
FF 04 20 1B 00 16 03 27 84 01 14 00 25 0A 52 00 16 08 6C 00 17 08 6D 00 18 08 6E 00 19 08 6F 00 1F 00 25 A4 5E
系统地址 功能码 数据段字节数量 数据段数据 CRC16校验位
数据段依次为
空气温度：0x1B00/100-40=29.12℃
空气湿度: 0x1603/100=56.35%
大气压强:0x2784/10=1011.6hPa
风速: 0x0025/10=3.7m/s
风向: 0x0114/10=27.6°
1#组件温度:0x0A52/100-20=6.42℃
总辐射: 0x0016=22W/㎡
总辐射累积量: 0x086C/1000=2.156 MJ/m2
直接辐射: 0x0017=23W/㎡
直接辐射累积量:0x086D/1000=2.157 MJ/m2
散射辐射:0x0018=24W/㎡
散射辐射累积量:0x086E/1000=2.158 MJ/m2
斜面辐射:0x0019=25W/㎡
斜面辐射累积量:0x086F/1000=2.159 MJ/m2
日照时数:0x001F/10= 3.1h
雨量：0x0025/10=3.7mm
每个数据占两个字节，保留位用00 00 补齐。
2、读取地址寄存器命令
发送：00 03 00 00 00 01 85 DB
00 03 00 00 00 01 85 DB
功能码 寄存器地址 寄存器数量 软件自动产生的CRC16校验位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能码 数据段的字节数量 数据段数据 CRC16校验位
数据段数据为0x0001 =01 表示系统地址01
3、修改内部寄存器（系统地址）命令（把地址改为0x33）
发送：00 06 00 00 00 33 C8 0E
00 06 00 00 00 33 C8 0E
功能码 寄存器地址 新地址 CRC16校验位
回答：00 06 00 00 00 33 C8 0E （表示修改成功）
00 06 00 00 00 33 C8 0E
功能码 起始地址 新地址 CRC16校验位
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
