价格:￥1200.00/套
品牌:博达
规格:DN120-DN1800
介质温度:－10～100℃
取气容积:126mmL
起订:1套
供应:10000套
发货:3天内

立即购买

   鹤壁博达产品的持久和耐用性，受到了煤矿上的一致好评！高瓦斯和双突矿井上都需要瓦斯抽放，那么就需要旋转式孔板流量计上场了！
一、产品结构

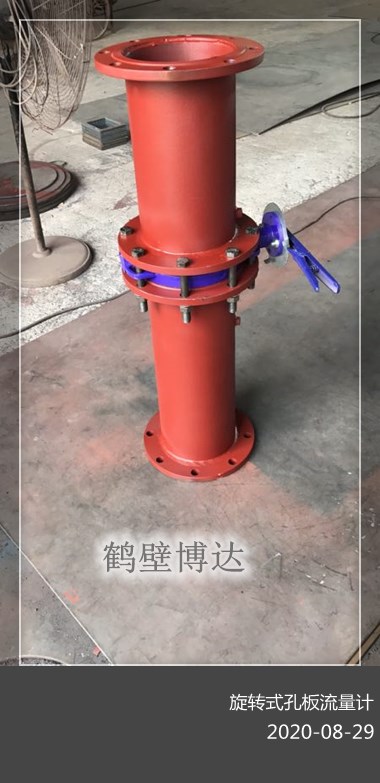

    旋转式孔板流量计主要由进流体管路1、旋转手柄2、出流体管路3、测压咀4、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
二、工作原理
    旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到一定距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以一定的流量流经小孔时，就产生一定的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
