品牌:恒安电子科技
量程:25/40/60MPa
精度:2.5级
长度:1-6m
起订:1台
供应:1000台
发货:3天内
立即购买

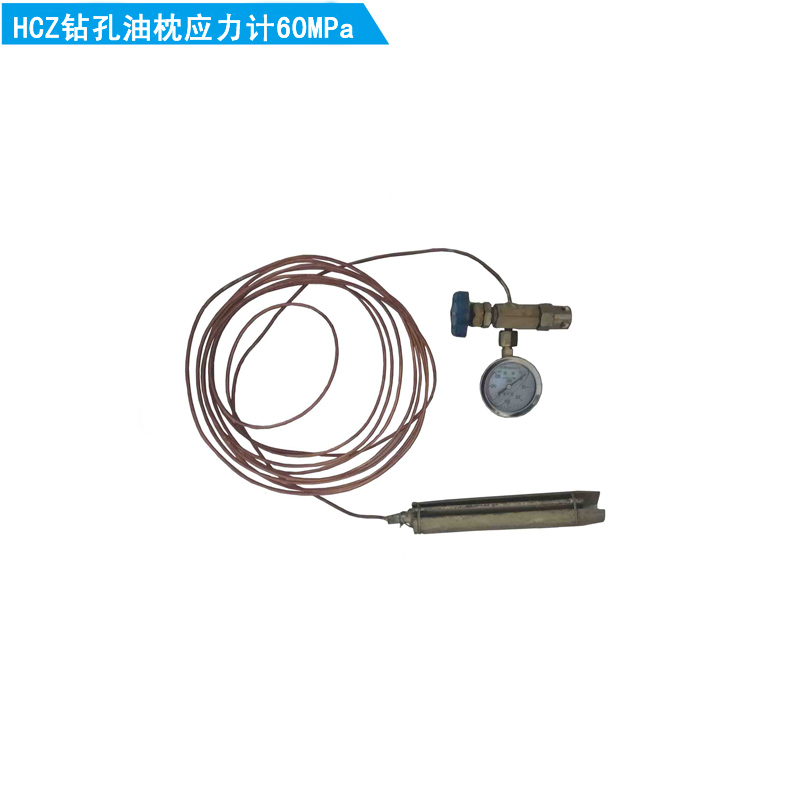

HCZ型钻孔油枕应力计加压式一、注意事项：
1、使用前请注满液压油；2、使用时铜管两端不可弯折
二、概述：
HCZ型钻孔油枕应力计加压式用于煤矿井下煤岩体内不同深度的相对压力测量以及回采工作面超前压力、煤柱压力的测量。该产品结构简单、体积小、重量轻、易操作、压力表显示压力直观、质量可靠。
注意：将油枕应力计安放到钻孔内时，必须将承压端面（即：油盒上有斜方键条的一面）朝被测来压方向放置。
三、HCZ型钻孔油枕应力计加压式主要技术参数：
测量范围：0—25/40/60MPa；
精度：2.5级；
油枕直径：40mm（金属制造前方有倒角）
油枕长度：不小于200mm
油枕应力计总长度：7m（根据用户需要适当增加）
显示方式：压力表（油压）指针显示
液压管材质：铜管或铁管（耐压60MPa以上）
技术标准规范：符合煤炭行业有关规定，打压接口能与?10国际高压管连接。
四、HCZ钻孔油枕应力计产品优势：
a.结构简单 b：体积小 c：重量轻 d：易操作 e：压力表显示压力直观 f：质量可靠。
五、钻孔油压油枕应力计工作原理：
油压枕油枕应力计是一种液压传感元件。在需要测定的井壁围岩中，用风钻打一直径50mm的眼，眼深视要求确定。埋设方法与小应变计同。埋好干固后，加压至原始应力状态。观测时，从压力表上读出压力值及其与初始压力之差，再用率定曲线换算出应力值。在需要测定的井壁围岩中，用风钻打一直径50mm的眼，眼深视要求确定。埋设方法与小应变计同。埋好干固后，加压至原始应力状态。观测时，从压力表上读出压力值及其与初始压力之差，再用率定曲线换算出应力值。
六、钻孔油枕应力计安装说明
首先将钻孔清理干净，将本仪器至于测量位置，其受力面垂直于待测应力的方向，用力尽可能的向前推圆形液压枕，使半圆形受力块于钻孔壁接触，并以一定的初始安装应力，用快速水泥灌入钻孔中。
