品牌:河北威岳
材质:HT250-350
硬度:HB170-240
精度:0-3级
起订:1件
供应:200件
发货:3天内

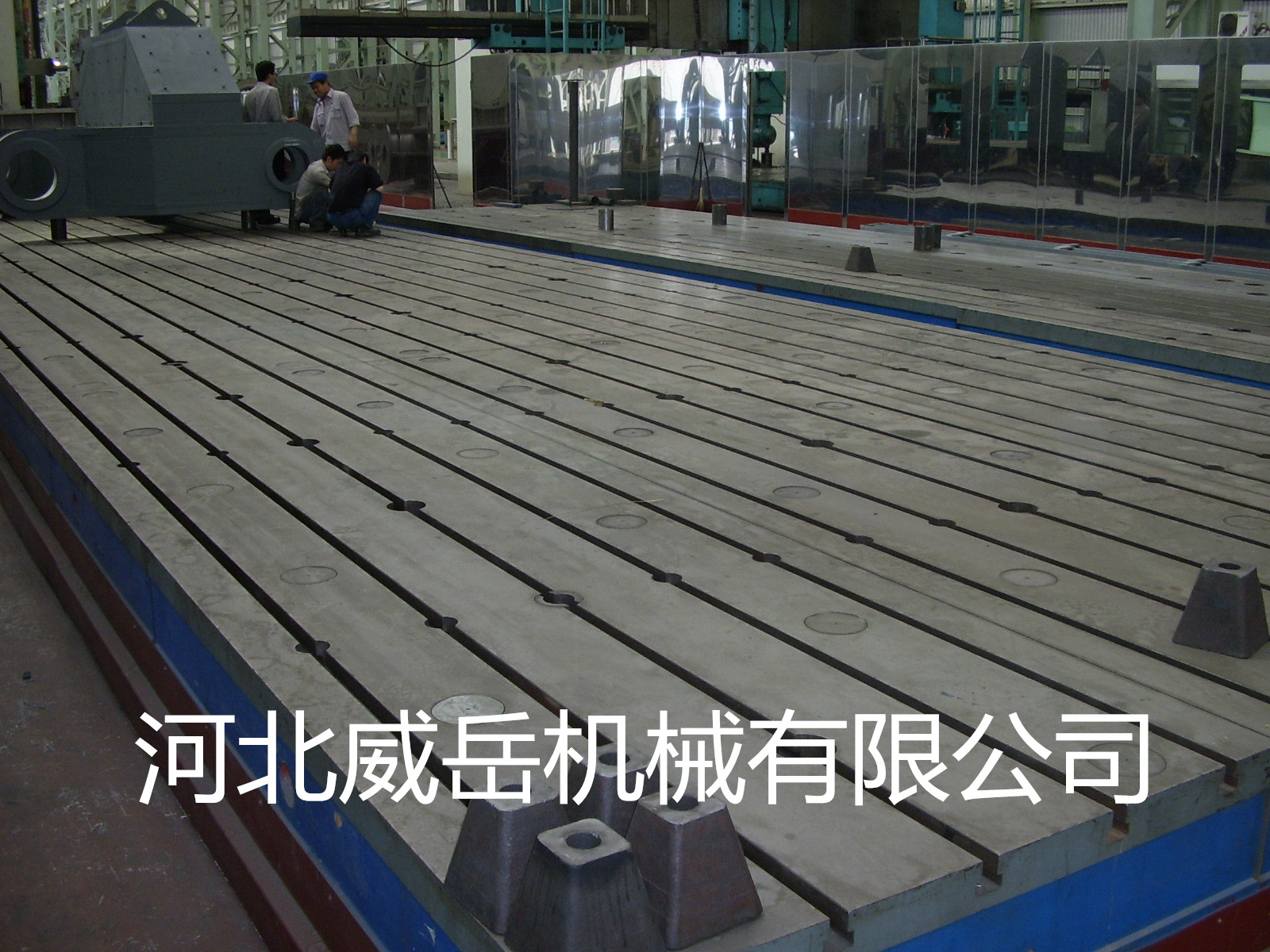

铸铁T型槽平台又叫T型槽平板是一种表面带有T型槽的铸铁平板，用于装配、调试机械设备的铸铁平台量具，铸铁T型槽平台和划线平台一样严格执行 相关行业标准，使用高强度铸铁铸造，不仅精度稳定，而且坚固耐用。
铸铁T型槽平台应用于动力机械设备的装配、调试、焊接、铆焊用的基准。可以固定机械设备。特殊规格可根据用户需求制造。
铸铁T型槽平台精度：按标准计量检定规程JJG117-91执行，分别为3级、精刨。
铸铁T型槽平台表面处理：工作面采用刮研工艺，用涂色法进行检验，保证了平面精度。工作面一般开有T型槽，也可根据要求加工长孔或圆孔等。
铸铁T型槽平台的技术要求：
1、采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25毫米×25毫米正方形面积的接触点数见表3的规定，且任意25毫米×25毫米中的接触点数之间应不大于5点。
2、铸铁T型槽平台应采用细密的灰口铸铁或合金等材料制造，其工作面硬度应为170-220HB。
3、精度登记为0级-3级的平板工作面上，直径小于15毫米的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80毫米。
4、铸铁T型槽平台的铸造表面应 型砂且平整，涂漆牢固。
5、不得有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷。
6、铸铁T型槽平台工作面的平面度公差见表2的规定。
7、通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra的大允许值为5um。
铸铁平台验收平面度误差的方法有四种：三点法、对角线法、较小二乘法和较小区
域法。
一、三点法是以通过实际被测铸铁平台表面上相距较远的三点所组成的平面作
为检验基准面，以平行于此基准面，且具有较小距离的两包容平面间的距离作为铸
铁平台平面度误差值。
二、对角线法是以通过实际被测铸铁平台表面上的一条对角线，且平行于另一
条对角线所作的检验基准面，以平行于此其准面且具有较小距离的两包容平面间的
距离作为铸铁平台平面度误差值。
三、较小二乘法是以实际被测铸铁平台表面的较小二乘平面作为检验基准面，
以平行于较小二乘平面，且具有较小距离的两包容平面的距离作为铸铁平台平面度
误差值。较小二乘平面是使实际铸铁平台被测表面上各点与该平面的距离的平方和
较小的平面。此法计算较为复杂，一般都需要计算机处理。
四、较小区域法是以包容实际铸铁平台被测表面的较小包容区域的宽度作为平
面度误差值，是符合铸铁平台平面度误差定义的检验方法。
