价格:￥165000.00/台
品牌:兴和
外形尺寸:10000*2400*2000
用途:保温板
速度:每分钟8-10米
起订:1台
供应:50台
发货:3天内

立即购买

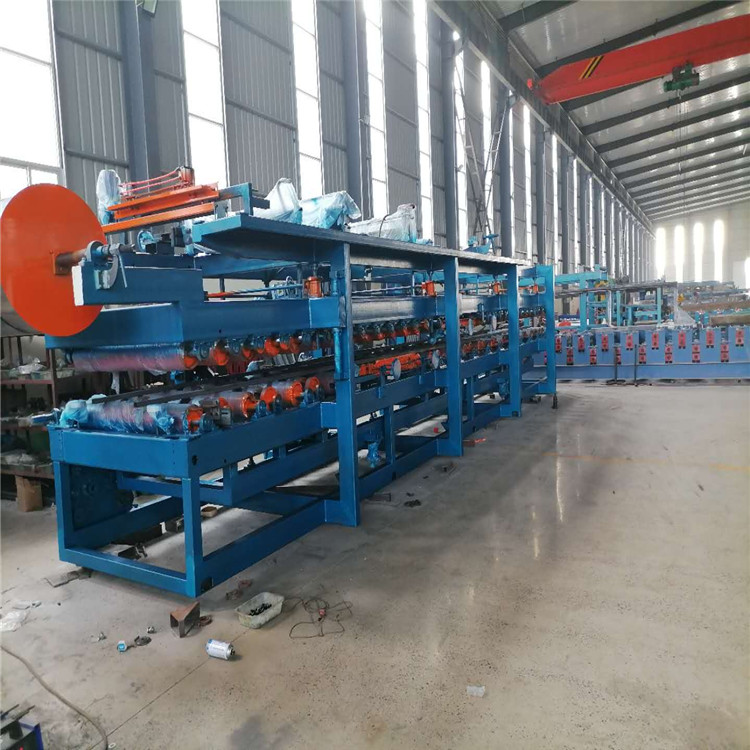

970型压瓦机设备技术参数

复合机设备清单：

1.生产线速度为6-8m/分连续无级可调，变频调速，数字显示。

2．采用高精度低速计量泵送胶，变频调速控制，数字仿真量显示。出胶量在0.1kg每分钟内连续无级可调,采用滴胶上胶方式.

3．升降架在40-320毫米范围内可调,有标尺指示.

4．上切割刀相对下切割刀在±200mm范围内可调,有标尺指示.

5．生产线主要工艺流程:

进料→放卷→封板成型→整边→压槽→滴胶→加热→卷边→插口→成型→开槽→长度设定→剪断(钢板)→成品输出

6.生产外形:见生产线平面布置图

7.生产装机容量:25KW

8.生产能力:0-280平方米/小时,若工人的技术成熟可达到400平方米/小时.

三、生产线主要组成部分及功能

1．送芯材机架

3．下钢板机架

   A：有一套滴胶、匀胶机构，以适应做不同板型之需。

   B：配有压封板，成“[”型封板机构，有动力装置。有与主机复合速度同步机构。两侧的“[”型封板间距在1103MM可微调。配有变频器两个，用以设定控制运动速度。

   E:有一套压加强筋机构,可抬起不压或放下压加强筋.

四、主机

A：有数对橡胶滚筒以压紧夹心板运动。

B：滴胶、匀胶装置一套。

C：胶水泵组件一套

D：压加强筋一套

E：剪断板钢一套，以剪断上钢板。

F：电器控制箱一个，设置变频器两个，分别控制主机速度及胶泵出胶量。

I：有各种卷边器。

J：附扶梯一个。
