品牌:艾克思科技
输出电流范围:0~15A
电压控制输入电压:0~50V
调制输出电流下降沿:<200us
起订:1块
供应:100块
发货:15天内
一 主要特点
LD-15A-50V是一个输入电压范围7V~50V，输出恒流0~15A50V，自适应电压范围0V~50V的大功率LD铝基板恒流源驱动模块，该模块经过2代产品的迭代研发，获得了尺寸小的特点，效率高达90%~95%，采用精密可调恒流反馈闭环和z大功率输出限制双重闭环，采用极大输出电流限制的拓扑结构，操作简易、可靠性高。同时支持TTL输入触发，操作简单、2颗螺钉安装固定，安装方便，驱动控制功能完善。
二 应用范围
光纤激光器、半导体激光器、声光调Q激光器、其它恒流场合
|
半导体激光二极管LD电源
|
|
半导体激光二极管LD电源
|
|
项目 |
参数 |
单位 |
|
输入z低电压 |
7 |
VDC |
|
输入z高电压 |
50 |
VDC |
|
输出自适应z高电压 |
50 |
VDC |
|
输出电流范围 |
0~15 |
A |
|
调制输出电流上升沿 |
<200 |
uS |
|
调制输出电流下降沿 |
<200 |
uS |
|
电流调节方式1 |
电压控制 |
|
|
电流使能输出 |
TTL |
|
|
电压控制输入电压 |
0~5 |
V |
|
效率约 |
90~95 |
% |
|
支持并联的特性 |
完全支持 |
|
|
冷却方式 |
铝基板传导冷却 |
|
|
工作温度 |
-20~80 |
℃ |
|
存储温度 |
-55~100 |
℃ |
|
尺寸WLH |
|
mm |

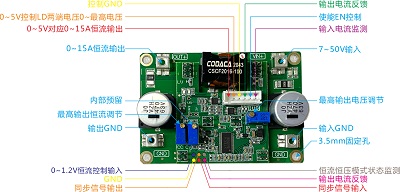

四 模块介绍

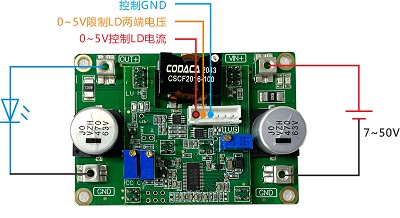

0~15A模块接线
|
|

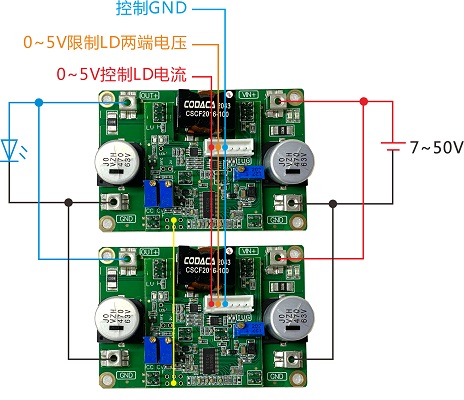

15A 以上的模块接线
模块尺寸
