品牌:艾克思科技
恒流输出路数:3路
恒流输出电流1:800mA
.恒流输出电流2:3.5A
起订:1台
供应:100台
发货:15天内
非常感谢您选用我公司生产的3路输出LD半导体激光器驱动电源，在使用本电源前，请仔细阅读本说明书。

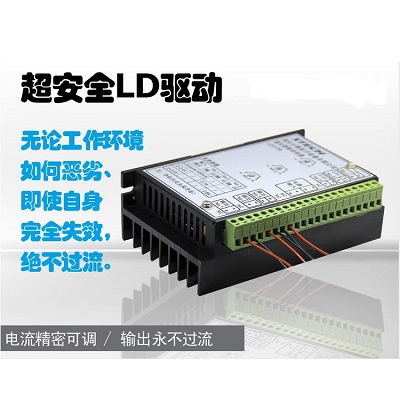

一、产品外观图
图1 产品外观图
二、产品指标
1.输入电压: 6V DC
2.恒流输出路数：3路
3.恒流输出电流1：800mA
4.恒流输出电流2：3.5A
5.恒流输出电流3：3.5A
6.恒流输出电压范围：0~3 V
7.冷却方式：强制风冷
8.控制模拟量电压：3.3V PWM占空比调节控制800mA恒流源，2.4V控制3.5A，2.4V控制3.5A
9.控制模拟量输入路数：3路
二、 电气连接
操作时应断电连接，确认连接无误后方可通电。注意该恒流电源需要强制风冷以防温度过高损坏电源或激光器。
为避免可能出现的接触不良情况损坏激光器，本恒流电源的输出端直接引出输出引线。因此，该引线与激光器间应直接焊接,避免使用连接器等可能降低连接可靠性的装置如图2
图2 装置连接图
三、输出电流与输入电压关系:
|
输出输入 |
输出 1 |
输出 2 |
输出 3 |
|
输入1 (2.4V) |
0.8A |
无关 |
无关 |
|
输入2 (2.4V) |
无关 |
3.5A |
无关 |
|
输入 3 (2.4V) |
无关 |
无关 |
3.5A |
注:该恒流电源支持输出微调，可打开上盖缓慢调节电位器，微调输出电流。
