品牌:上海纳动纳米位移技术有限公司
分辨率:0.7 nm
谐振频率（0g）:（XZ）190 Hz、220 Hz
运动方向推力/拉力:30N / 10N
起订:1台
供应:100台
发货:30天内
立即购买
产品描述PKWL70-080U是一款超紧凑的亚纳米闭环控制扫描台，每个轴都经过机械预加载。独特的产品设计非常紧凑，在XZ运动轴上的运动均可达80µm（闭环）行程，并且由于柔性机械设计而实现了无间隙的平行运动。其紧凑的设计使其是许多应用的理想工具，例如：光纤对准、双光子聚合和激光写入应用等。
可以选择使用集成的SGS测量系统来克服迟滞的影响，并且PKWL70-080U定位系统可以配备电容测量系统，PKWL70-080U压电扫描台可以轻松地与其他机械定位系统结合使用。
PKWL70-080U系列非常适合从光学研究到OEM系统的各种应用。非常适合即要求有孔径又对体积有限制的应用。
本系列产品种类包括X、Z、XZ、XY、XYZ轴运动系统版本。请参照相关型号介绍。
产品特性
—XZ位移：80μm（闭环）
—中孔尺寸：Ø35mm
—z大承载能力：0.6Kg
—高度紧凑型设计
—高精度柔性铰链结构导向
选配功能
—可定制转接装置及中心孔径大小
—可选PZT&Sensor连接器及线缆长度
—可选配闭环(SGS) 位置反馈系
—可选择XYZ轴版本（80μm）
应用领域
—扫描显微镜
—超分辨率显微镜
—掩模、晶圆定位
—干涉测量、测量技术
—显微操纵

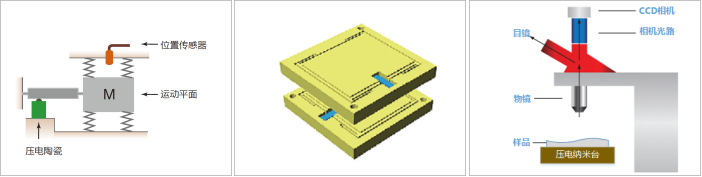

结构原理 堆叠形式 典型应用
PKWL70-080U系列技术参数
