品牌:上海纳动纳米位移技术有限公司
分辨率:0.05μrad
谐振频率（0g）:1100 Hz
承载能力:1 N
起订:1台
供应:100台
发货:30天内
立即购买
产品描述单轴低压旋转平台是我们超快速的系列产品中的一项,压电旋转台可提供高达6mrad（闭环）的旋转范围和扫描范围。旋转轴位于中心。
由于对FEA的优化，这些平台具有z高的动态性能和较高的平面导向精度，即使在紧凑型包装中具有高质量负载的情况下，也可以实现这一目标。
压电系统还提供可绕其轴连续运动的旋转平台。可以找到这些压电驱动的长行程设备，这些设备也可以与运动控制下的纳米定位驱动器结合使用。
压电旋转台采用压电陶瓷直推驱动，以柔性铰链为导向使其结构紧凑、拥有小的体积、无摩擦、无间隙、定位分辨率高等优点。而且快速偏摆台拥有更高的精度和线性度。闭环旋转范围为6mrad。旋转轴位于正中心。中心孔径可用于轴向光束应用。采用计算机有限元仿真分析等现代设计方法设计微动结构，可以满足高的动态性能和高的平面导向精度。平台特点体积小、结构紧凑、易于集成。压电旋转台不仅限于用作物理定位仪器，越来越多的基于压电的旋转位移台在生物系统仪器（如针头调节或光纤对准）的高精度定位领域中也很常见。被广泛的应用于粒子跟踪、光镊、光束稳定、扫描显微镜等领域。
产品特性
—Θz偏转角度：6mrad
—优异的位置稳定性
—可带载15mm的光学镜片
—内部集成应变片传感器
—亚毫秒级响应时间
选配功能
—可定制转接装置及定制其它固定方式
—可选PZT&Sensor连接器及线缆长度
—可选配闭环(SGS) 位置反馈系
—可定制镜片转接工装
应用领域
—图像处理/稳定
—激光扫描/光束偏转
—激光调谐、激光束稳定
—光镊
—粒子跟踪

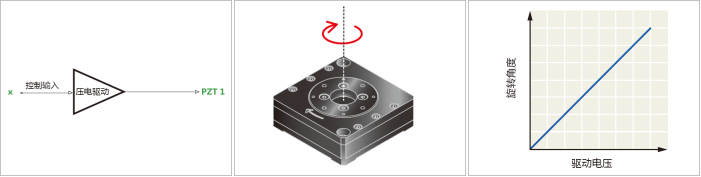

驱动方式 工作模式 典型应用
PT1C60-1200S系列技术参数
