品牌:ELITECHIP
工作电压:1.8~5.0V

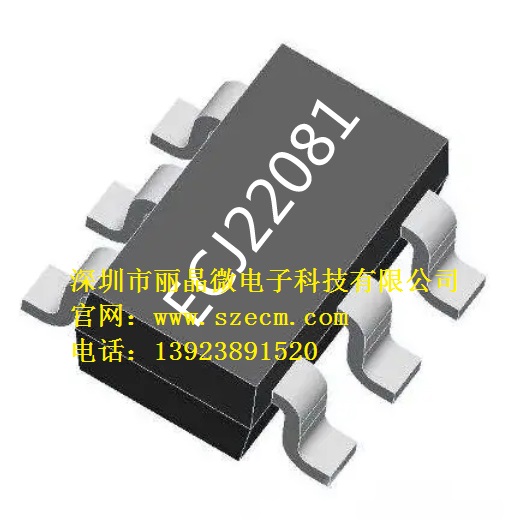

型号:ECJ22081-4725E7
封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内
ECJ22081-4725E7 震动开关定时60秒芯片
一． 功能说明
供电电压：DC3V。一路震动（常闭常开）开关输入控制，两路信号同步低电平输出（可二选一）。
上电不工作，触发震动开关进入工作模式OUT输出低电平60秒，60秒后进入休眠。如果震动开关一直闭合，则默认只触发一次。60秒内震动开关断开再闭合，重新计时。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
1.8 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
1 |
|
mA |
|
|
静态电流 |
ISTB |
|
0.9 |
|
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
20 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
KEY |
滚珠开关 |
|
2 |
GND |
电源负 |
|
3 |
OUT1 |
信号输出，低电平有效 |
|
4 |
OUT2 |
信号输出，低电平有效 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |
四． 电路图参考
主控推LED应用图
*C2电容可根据电源实际需要调整或省略
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
ECJ22081-4A04CE |
2022/5/19 |
V01初版 |
|
ECJ22081-4725E7 |
2022/5/28 |
V02改震动开关 |
