品牌:赛福
脉冲电容:高压滤波
直流电容:金属化薄膜
方块:不锈钢 冷轧板
起订:1只
供应:100只
发货:3天内

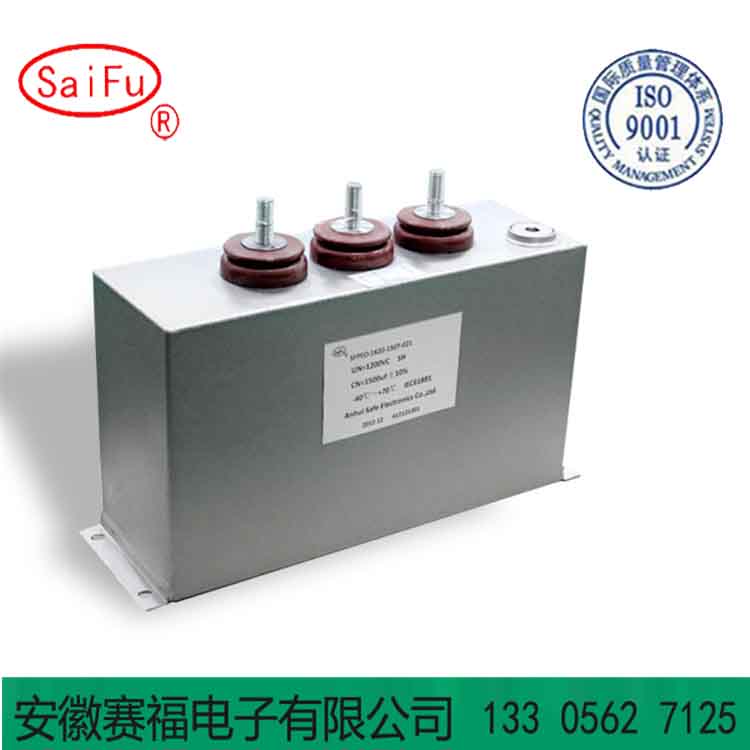

l 储能脉冲直流滤波电容器
Energy storage，Pulsed，DC-linkFilterCapacitor
n 外形图Outline Drawing
|
n 特点 2 高比能密度，电容器储能强
2 等效串联电阻小，能承受较大的纹波电流和大峰值电流冲击
2 自感低，dv/dt大，频率特性好
2 有自愈性 2 寿命好，lifetime≥10万小时 2 高真空注油，散热性好，电容器性能稳定好.
2 大容量 2 高导热系数 n 应用场合 2 用于轨道交通牵引或船舶驱动变流器。 2 用于各类大功率工业逆变器，如高压变频传动装置。 2 用于电网谐波治理、SVG设备。 |
. |
n 技术参数Technical Specification
|
额定容量Rated Capacitance C (μF) |
350μF |
|
额定电压 Rated DC Voltage Un (V) |
3000VDC |
|
电流Max rms Current Imax (A) |
120A |
|
电容量偏差Capacitance Tolerance（J）： |
±5% |
|
自感量Self Inductance Rs (nH) |
≤50 |
|
体积Size( mm) |
320*160*230 |
|
浸渍剂Impregnating agents |
油oil |
|
执行标准Implementation of standards |
IEC61071、IEC61881、JB/T8168 |
注：表中以外的规格和尺寸，可以商谈。
规格展示
一.概述：
“赛福牌” 金属化薄膜脉冲脉冲（储能）电容器能够在较长时间内充电，而在短时间内放电，从而形成一个较大的脉冲功率。
脉冲功率的获取是靠已充电的脉冲电容器组，通过主电抗器短时振荡放电获得的，而脉冲电容器组是在试验前由功率不大的充电装置，
用较长的时间充电，振荡放电为数十毫秒，从而上升了试验功率与电源功率之比，上升了经济效率。
主要特点：
·功耗低，适宜于功率大、电流大、耐压高、高浪涌应用；
·具有良好的容量和体积性能比；
·随温度变化小，使用寿命增加；
·反峰电压可达80%；
·高储能,耐高脉冲电流能力；
·自恢复特性好，性能稳定；
·低电感,低ESR；
·外壳材料为不锈钢或冷轧板、安装方便 。
主要产品参数：
·容量范围：C=100μF～6000μF；
·容量偏差：一般±5%，根据要求可以小；
·额定电压：Un=1KV～5KV；
·等效串联电阻：ESR≤5mΩ
·反峰电压可达80%上；
·充放电次数：可达2，000，000次；
·损耗角正切：tgδ≤0.002（100Hz）；
·使用环境温度宽：-40℃～+75℃；
·使用地点：许多地点；
·使用标准：T8168 或客户要求。
主要产品规格：
|
产品型号 |
电压（KV） |
容量（μF） |
|
MFO(D)1K001007 |
1.0 |
1000 |
|
MFO(D)1K002007 |
1.0 |
2000 |
|
MFO(D)1K005007 |
1.0 |
5000 |
|
MFO(D)1K205006 |
1.2 |
500 |
|
MFO(D)1K201007 |
1.2 |
1000 |
|
MFO(D)1K202007 |
1.2 |
2000 |
|
MFO(D)1K505006 |
1.5 |
500 |
|
MFO(D)1K501007 |
1.5 |
1000 |
|
MFO(D)1K501507 |
1.5 |
1500 |
|
MFO(D)1K602006 |
1.6 |
200 |
|
MFO(D)1K605006 |
1.6 |
500 |
|
MFO(D)1K601007 |
1.6 |
1000 |
|
MFO(D)1K601507 |
1.6 |
1500 |
|
MFO(D)2K002006 |
2.0 |
200 |
|
MFO(D)2K005006 |
2.0 |
500 |
|
MFO(D)2K001007 |
2.0 |
1000 |
|
MFO(D)2K205006 |
2.2 |
500 |
|
MFO(D)2K201007 |
2.2 |
1000 |
|
MFO(D)2K502006 |
2.5 |
200 |
|
MFO(D)2K505006 |
2.5 |
500 |
|
MFO(D)3K002006 |
3.0 |
200 |
|
MFO(D)3K005006 |
3.0 |
500 |
|
MFO(D)4K002006 |
4.0 |
200 |
|
MFO(D)4K005006 |
4.0 |
500 |
|
MFO(D)4K502006 |
4.5 |
200 |
|
MFO(D)4K505006 |
4.5 |
500 |
|
MFO(D)5K002006 |
5.0 |
200 |
|
MFO(D)5K005006 |
5.0 |
500 |
|
以上数据仅供参考，根据用户要求，我们可以设计、制造其它规格要求的脉冲电容器。 |
||
